Höchste Präzision vom Herzschrittmacher bis zur Baumaschine
Die Wenzel Group GmbH & Co. KG hat sich der Entwicklung von Messlösungen in den Bereichen Koordinatenmesstechnik, Verzahnungsmesstechnik, Computertomographie sowie optisches High Speed Scanning verschrieben. Der folgende Bericht zeigt eine Anwendung bei der Vermessung von Formteilen.
Ob Kleinstbauteile mit einem Gewicht von lediglich 0,02 Gramm für Herzschrittmacher oder Werkstücke mit einem Gesamtgewicht von über einer Tonne für schwere Baumaschinen – die USD Formteiltechnik GmbH fertigt verschiedenste Kundenzeichnungsteile für namhafte Unternehmen in aller Welt. Um die hohen Qualitätsansprüche zu erfüllen, setzt das Unternehmen aus dem sauerländischen Meinerzhagen auf Koordinatenmesstechnik von Wenzel aus Wiesthal (Deutschland). Um noch schneller und genauer zu messen, wurde 2014 ein Portalmessgerät LH 65 mit der Messsoftware Metrosoft QUARTIS in Betrieb genommen.
Die USD Formteiltechnik GmbH liefert rund 6000 verschiedene Kundenzeichnungsteile in den Fertigungsverfahren Feinguss, Formguss, Druckguss, Sintern, MIM, Gesenkschmieden, Stanzen und Drehen. Der Vielfalt sind dabei keine Grenzen gesetzt. Auch die Einsatzgebiete sind sehr unterschiedlich. Bedient werden Branchen wie die Automobiltechnik, Baumaschinentechnik, Landmaschinentechnik, Lebensmitteltechnik, Medizintechnik, Optik oder der Maschinen- und Apparatebau.
Universell und flexibel messen
Passend zu den vielfältigen Anforderungen von USD ist die LH 65 vom Messtechnikhersteller Wenzel ein universelles und flexibel einsetzbares Messgerät für die unterschiedlichsten Anwendungen. Dabei ist es wichtig, mikrometergenaue Angaben zur Länge, Form und Lage der Teile zuverlässig und schnell zu ermitteln. Die erforderliche Messgenauigkeit liegt in Abhängigkeit der Bauteilgrösse in der Regel unter 10 μm. Kein Problem für die Koordinatenmessmaschine von Wenzel. Ausgestattet mit dem motorischen Dreh-/Schwenkkopf PH10M und dem kompakten Messtaster TP200 von Renishaw, misst das Portalmessgerät mit einer Genauigkeit von 2,1 + L/300 μm. Die hohe mechanische Genauigkeit und die hohen Maschinenlaufzeiten werden durch den Einsatz von hochwertigen Komponenten gesichert. So werden bei den luftgelagerten Portalmessgeräten von Wenzel üblicherweise Basisplatten sowie Traversen und Pinolen aus Granit gefertigt. Seine physikalischen Eigenschaften machen Granit zum perfekten Material für Messgeräte. Die eingesetzte Software Metrosoft QUARTIS ist die neueste Generation von Messsoftware mit einer auf die Zukunft ausgerichteten Architektur. Das umfangreiche und gleichzeitig intuitiv bedienbare Softwarepaket ist im Markt weit verbreitet.
Zeitsparende Messungen gegen 3D-Daten
Die neue Messlösung ist den ständig wechselnden Anforderungen an die Qualität der vielfältigen Bauteile gewachsen. Selbst bei komplexen Werkstücken gelangt USD schnell und einfach zu aussagekräftigen Messresultaten. Beispielsweise stand das Unternehmen vor der Herausforderung, ein Bauteil zur Abgasrückführung für einen deutschen Automobilhersteller zu fertigen und die Qualität abzusichern. Dabei kam es vor allem auf die Profilformtoleranz an.
Mit dem neuen Koordinatenmessgerät wurde verifiziert, dass das Bauteil die strömungstechnischen Vorgaben erfüllt. Wichtig dabei war es unter anderem, den Einfluss des Bedieners auf die Messergebnisse möglichst zu vermeiden und die Messabläufe weitestgehend zu automatisieren. Die Messungen gegen 3D-Daten konnten zeitsparend durchgeführt und der Fertigungsauftrag termingerecht abgewickelt werden.
Automatisierung der Messabläufe und schlüssiges Servicekonzept
Die Anschaffung hat sich für USD ausgezahlt. Doch bevor das Messgerät im temperierten Messraum, der nach der Richtlinie VDI/VDE 2627, Güteklasse 3 ausgelegt ist, installiert wurde, stand ein strenger Auswahlprozess. Dazu verglich USD mehrere Messlösungen verschiedener Hersteller. «Wichtig war uns die Möglichkeit zur Automatisierung der Messabläufe bei gleichzeitiger Reduzierung des Bedienereinflusses auf das Messergebnis», erklärt Christian Kosak, Geschäftsführer der USD. Weitere ausschlaggebende Kriterien waren die Genauigkeit, der Messdurchsatz, eine leistungsstarke und einfach zu bedienende Messsoftware sowie die Anbindung an die vorhandenen CAD und CAQ Systeme.

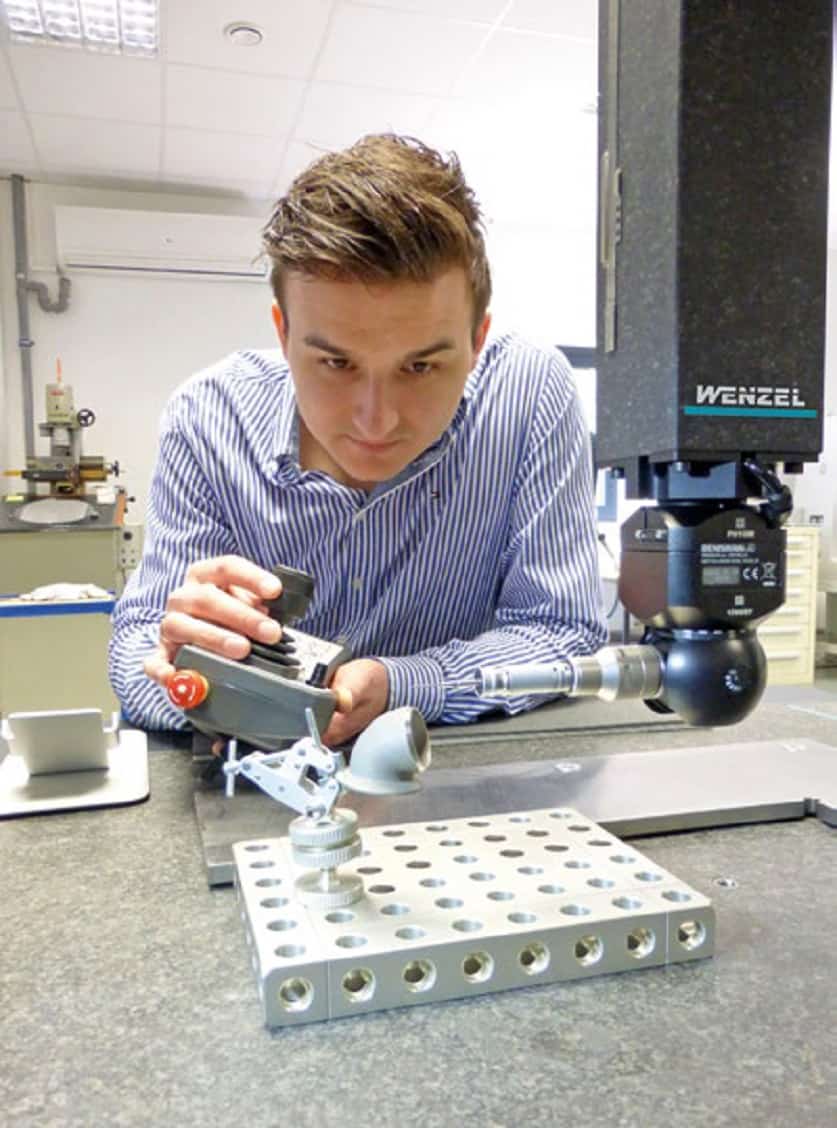

Flexibel einsetzbares Messgerät für unterschiedlichste Anwendungen.
«Nicht zuletzt haben auch das Servicekonzept, der Komfort und die Bedienbarkeit zu unserer Entscheidung beigetragen», ergänzt Michael Seibel, Leiter der Qualitätssicherung. Neben den klassischen Servicetätigkeiten wie Wartung, Reparatur und Ersatzteilwesen bietet Wenzel weiterführende Dienstleistungen wie den Wenzel Online Service sowie Trainings- und Messdienstleistungen an. Ein immer beliebteres Angebot sind Servicevereinbarungen in Form von Wartungs- und Software-Pflegeverträgen sowie Software-Updates und -Upgrades.
